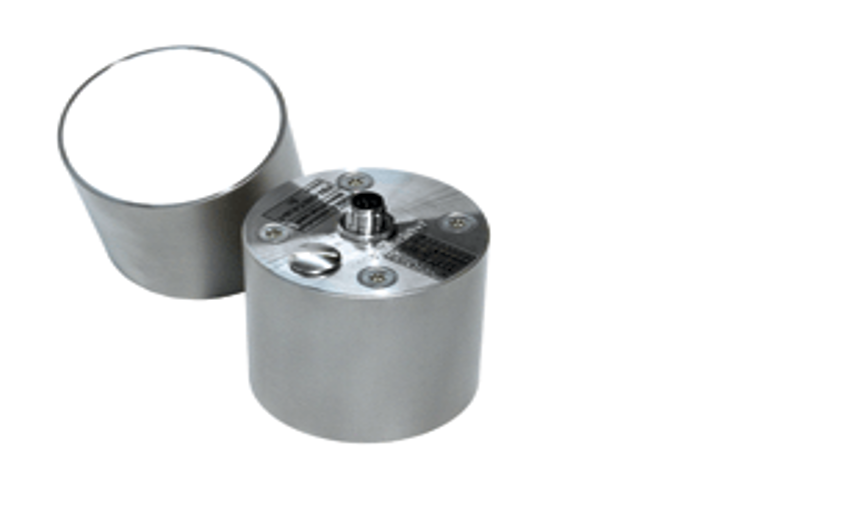

โพรบแหวนปรับ ใช้งานสากล.ตัวเลือกการปรับแต่งที่หลากหลายเหมาะสำหรับผนังหนาสามารถใช้สำหรับติดตั้งบนแคร่โพรบสำหรับการวัดความชื้นบนสายพานลำเลียง
รายละเอียดสินค้า
หัววัดความชื้นจะวัดความชื้นของวัสดุผ่านการสัมผัสโดยตรงกับตัวกลางที่จะวัดสถานการณ์การติดตั้งที่เกี่ยวข้องมีความสำคัญมากสำหรับการวัดที่แม่นยำและทำซ้ำได้อุปกรณ์อิเล็กทรอนิกส์สำหรับการวัดได้รับการห่อหุ้มอย่างสมบูรณ์ในตัวเรือนสแตนเลสคุณภาพสูง
หัววัดมีพื้นผิวป้องกันการสึกหรอที่แตกต่างกัน:
- เซรามิกพิเศษ 3 มม. (ทนต่อการขีดข่วนสูง เปราะ)
- สวมยาง (ทนต่อการขัดถู, ทนต่อแรงกระแทก)
- เทฟล่อน (ปลอดภัยต่ออาหาร การยึดเกาะของวัสดุต่ำ)
- พื้นผิวพลาสติกทำหน้าที่เป็นมาตรฐาน
การปรับโพรบวัดทำได้โดยใช้ภายนอกหรือออปติคัลยังรวมโพเท
นมิเตอร์ศูนย์และ%อุปกรณ์ประเมินเพิ่มเติมจึงไม่จำเป็นอย่างยิ่งสัญญาณเอาต์พุตของโพรบเป็นมาตรฐาน 0-10V (เลือกได้ 0/4-20mA)เป็นทางเลือก โพรบทั้งหมดสามารถจ่ายแรงดันไฟ 9-30V DC (มาตรฐาน +15V และ -15V)พื้นที่ใช้งาน:
- การวัดความชื้นของทรายและกรวดในการผลิตคอนกรีตก
- การประมวลผลทรายหล่อ
- การหาปริมาณความชื้นของทรายควอทซ์ (เช่น การผลิตแก้ว)
- การวัดความชื้นในอุตสาหกรรมอาหาร (เช่น น้ำตาล กาแฟ ข้าว ฯลฯ)
- ใช้ในอุตสาหกรรมเซรามิกส์
- การหาค่าความชื้นของสารผสมในอุตสาหกรรมวัสดุก่อสร้าง
- ใช้ในอุตสาหกรรมอาหารสัตว์
- การวัดปริมาณความชื้นของเมล็ดข้าว
- การผลิตเม็ดไม้
- การอบแห้ง / การแปรรูปกากตะกอนน้ำเสีย
- ของเหลือจากสัตว์ และอื่น ๆ อีกมากมาย
ข้อกำหนดทางเทคนิค
| หัวต่อโพรบ | สายเคเบิลเชื่อมต่อ: สายเคเบิลหุ้มฉนวน 5 x 0.22 mm2 , ประกอบล่วงหน้าด้วยปลอกโลหะ, คอนเนคเตอร์เสริม |
| สัญญาณออก | มาตรฐาน: ความต้านทานโหลดเอาต์พุต 0-10 V : 100 kOhm ตัวเลือก: ความต้านทานโหลด 0-20 mA หรือ 4-20 mA: 500 โอห์ม 0.1%, TC = 25 ppm |
| ป้องกันฟ้าผ่า | ความเสียหายอาจเกิดจากฟ้าผ่า โดยเฉพาะอย่างยิ่งกับการติดตั้งโพรบกลางแจ้งเพื่อลดความเสี่ยง นอกเหนือจากการปฏิบัติตามแนวทางการป้องกันฟ้าผ่าภายนอกอย่างสม่ำเสมอ (VDE 185, ส่วนที่ 1 และ 2) ควรสร้างการปรับศักย์ไฟฟ้าให้เท่าเทียมกันระหว่างโพรบและอุปกรณ์ประเมินด้วยสายเคเบิลที่มีฉนวนมักจะต้องต่อสายดินทั้งสองด้าน |
| ช่วงการวัดและการปรับภายใน | ทริมเมอร์ปรับ 0% และ % สำหรับการปรับโพรบ (ตัวเลือก) ทำให้สามารถปรับหน้าต่างการวัดของโพรบให้อยู่ในช่วงการวัดความชื้นที่ต้องการของวัสดุการวัด เข้าถึงได้โดยใช้สกรูกันน้ำในฝาครอบโพรบ |
| ระดับการป้องกันโพรบ | IP68 |
| ค่าสัญญาณสูงสุด | เอาต์พุตแรงดัน: ประมาณ -0.7 V ถึงสูงสุด ประมาณ 12V (RL = 100 k ohms) กระแสเอาต์พุต 0-20 mA: ประมาณ -1.4 mA ถึงประมาณ สูงสุด 24 mA (โหลด = 500 โอห์ม) กระแสเอาต์พุต 4 - 20 mA: +4 mA ถึงประมาณ สูงสุด 24mA (โหลด = 500 โอห์ม) |
| ป้องกันการสึกหรอของเซ็นเซอร์ | มาตรฐาน: พื้นผิวพลาสติก เซรามิกพิเศษ: หนา 3 มม. ทนทานต่อการขีดข่วนสูง เปราะ ยางพิเศษ: เทฟล่อนทนต่อการขีดข่วน ทนต่อแรงกระแทก : ปลอดภัยต่ออาหาร การยึดเกาะของวัสดุต่ำ |
| สภาพแวดล้อม | เชื่อถือได้: +0.5°C ถึง +50°C (ช่วงอุณหภูมิ G50, มาตรฐาน) +0.5°C ถึง +80°C (ช่วงอุณหภูมิ G80, อุปกรณ์เสริม)อุณหภูมิแวดล้อมสูงสุด 80°C การเก็บรักษา: -25°C ถึง +65 องศาเซลเซียส |
| ความลึกในการติดตั้งขอบเซนเซอร์ | มาตรฐาน 9 มม. (เคลือบพลาสติก) 11 มม. พร้อมเคลือบเซรามิก ยาง หรือเทฟล่อน |
| การป้องกันอุปกรณ์อิเล็กทรอนิกส์ | รวมป้องกันแรงดันไฟเกิน ขั้วย้อนกลับ และการลัดวงจรของเอาต์พุต อินพุตและเอาต์พุตทั้งหมดมีตัวกรองป้องกันสัญญาณรบกวน |
| การป้อนโพรบ | FSV30 = 10V-30V DC FSV = +/-15V (ค่าเผื่อ +/-0.5V แต่ละตัว) |
| การใช้พลังงาน | FSV ที่แหล่งจ่าย +/- 15V: 30 mA (ที่ +15 V พร้อมแรงดันเอาต์พุต 0-10 V) 30 mA (ที่ -15 V พร้อมแรงดันเอาต์พุต 0-10 V) 50 mA (ที่ +15 V พร้อมเอาต์พุตกระแสไฟ 0- 20 mA) 30 mA (ที่ –15 V พร้อมเอาต์พุตกระแสไฟ 0-20 mA)FSV30: 190 mA ที่แหล่งจ่ายไฟ 10 V 120 mA ที่แหล่งจ่ายไฟ 15 V 80 mA ที่แหล่งจ่ายไฟ 24 V 70 mA ที่แหล่งจ่ายไฟ 30 V |
| เซ็นเซอร์อุณหภูมิวัสดุ: | PT100 (อุปกรณ์เสริม) |
| ความสอดคล้อง | เป็นไปตามมาตรฐาน CE ตาม EMV89/336EWG |
